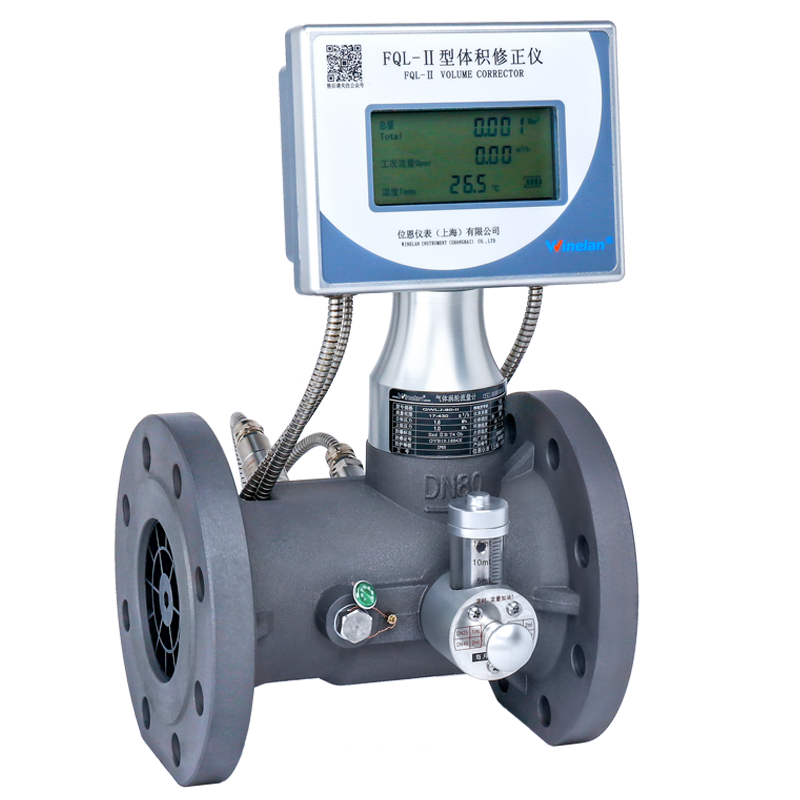

一、渦輪流量計

  智能渦輪流量計是一種精密流量測量?jī)x表，與相應的流量積算儀表配套可用于測量液體的流量和總量。智能渦輪流量計廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。

優點

1、精確度高：全量程一般為1％-2.0％，高精度型為0.5％-1.0％；屬于高精確度的一種。

2、重復性好:一般可達0.05％～0.2％，由于其具有良好的重復性，通過經常校準或在線校準后可達到極高的精確度，因此在貿易結算中是優先選用的流量計之一。

3、范圍度寬:中大口徑一般可達20：1以上，小口徑為10：1，始動流量也較低。

4、壓力損失較小:在常壓下一般在0.1～2.5kPa。

5、結構緊湊，體積輕巧，安裝使用比較方便，流通能力大。

6、可采用多種顯示方式，可只帶機械計數器或只配普通型流量積算儀，也可在機械計數器上增加溫壓補償儀，或只帶溫壓補償儀，且可長期采用鋰電池供電，使用方便。

7、由于一般采用脈沖頻率信號輸出，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強。同時若采用高頻信號輸出，可獲得很高的頻率信號（3-4kHz），信號分辨力強。

缺點

1、要長期保持校準特性，需要定期清洗校準。

2、介質中含有的懸浮物或腐蝕性成份，會造成軸承磨損及卡住等問題。

3、介質的物理特性（如密度、粘度等）對渦輪流量計的特性有較大影響。氣體流量計易受密度影響，與溫度、壓力關系密切，因此要進行溫壓修正。

不適用場合

1、氣體渦輪流量計受流場分布影響較大，因此對入口無整流器的流量計應按要求對傳感器的上下游側設置直管段。

2、不適合于存在較強脈動流的場合使用，也不適于混相流的測量。

3、對被測介質的清潔度要求較高，需按要求安裝過濾器，但這也帶來壓損的增大。

4、小口徑的渦輪流量計的流量特性受物性影響嚴重，故小口徑渦輪流量計性能難以提高。如最小口徑為DN25，但其范圍度僅為10：1，精確度最高僅達±1.0%。

5、不允許使用在存在快速開關或流量短時間內反復波動的場合。

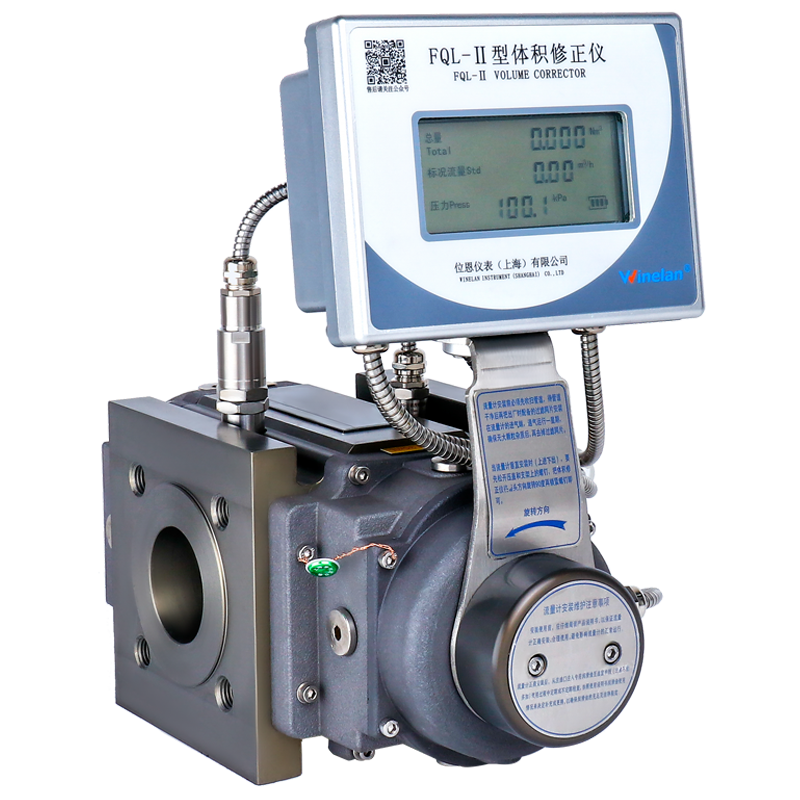

二、氣體腰輪流量計

一種用于對管道中流量進行連續或間歇測量的高精度計量?jī)x表，常用于工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量。

優點

1、腰輪流量計始動流量小，量程比寬。

2、計量精度不受流量波動影響，適用于流量不穩定的場合。

3、計量精度高，性能穩固，壽命長。
     缺點
     1、可動機械部分較多，需要定期清理流量計內部氣體雜質。（視氣體潔凈程度決定）

2、對氣質要求較高，不適合雜質太多的氣體。

3、開關前后截止閥門需要緩慢開始，快速開始容易造成瞬間流量過大，沖壞腰輪轉子。

4、需定期加油，加油時需停氣。

---

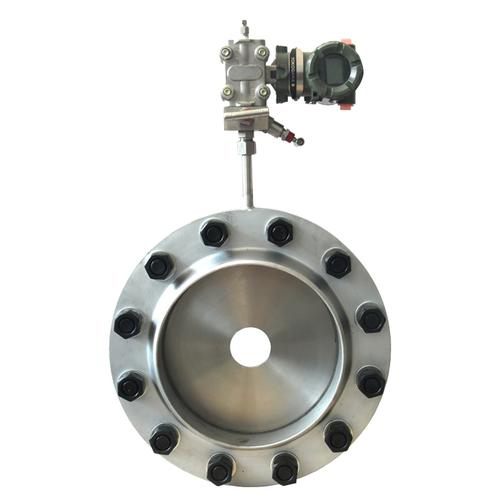

三、孔板流量計

      將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及引的流量。

優點

1、標準節流件是全用的，并得到了國際標準組織的認可，無需實流校準，即可投用，在流量傳感器中也是唯一的；

2、結構易于復制，簡單、牢固、性能穩定可靠、價格低廉；

3、應用范圍廣，包括全部單相流體(液、氣、蒸汽)、部分混相流，一般生產過程的管徑、工作狀態(溫度、壓力)皆可以測量；

4、檢測件和差壓顯示儀表可分開不同廠家生產，便于專業化規模生產。

缺點

1、測量的重復性、精確度在流量傳感器中屬于中等水平，由于眾多因素的影響錯綜復雜，精確度難于提高；

2、范圍度窄，由于流量系數與雷諾數有關,一般范圍度僅3∶1～4∶1；

3、有較長的直管段長度要求，一般難于滿足。尤其對較大管徑，問題更加突出；

4、壓力損失大；

5、孔板以內孔銳角線來保證精度，因此傳感器對腐蝕、磨損、結垢、臟污敏感，長期使用精度難以保證，需每年拆下強檢一次；

6、采用法蘭連接，易產生跑、冒、滴、漏問題，大大增加了維護工作量。

---

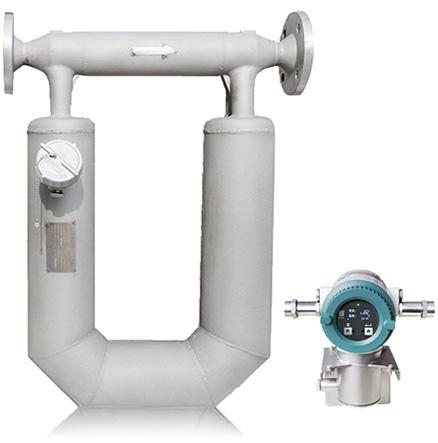

四、科里奧利質量流量計

  質量測量的原理是牛頓第二定律F=Ma，當流體在振動管中流動時，將產生與質量流量成正比的科里奧利力，當沒有流體流過時，振動管不產生扭曲，振動管兩側電磁信號檢測器檢測到的信號是同相位的；當有流體經過時，振動管在力矩作用下產生扭曲，兩檢測器間將存在相位差，變送器測量左右檢測信號之間的滯后時間，這個時間差乘上流量標定系數就可確定質量流量?？评飱W利質量流量計的密度測量原理是振動頻率與流體密度的平方根成反比，通過測量振動頻率確定流體密度。所以質量流量計即可實現對流體質量流量的測量，又可實現對流體密度的測量。

優點

1、質量流量計直接測得流體的質量流量，其變送器轉換的電流信號無需開方；

2、使用壽命長，維護率低：質量流量計的測量主體為一根 U 形管，U 形管兩開口端固定，流體由此流入流出，管道內無障礙物，無可動部件，故障因素少，安裝維護方便；

3、多功能：質量流量計可同時測得流量、密度、溫度等多個現場變量，變送器有兩路可以單獨組態的輸出信號，可用于顯示流量、密度、溫度等測量值，一臺質量流量計可替代多臺測量?jī)x表；

4、精度高：對于液體大都能夠達到±0.1(零點的穩定性/實際流量)×100%，氣體能達到±0.5(零點的穩定性/實際流量)×100%，裂解爐進料控制中使用的質量流量計的零點穩定性分別是CMF200M418NU 型為2.18KG/H，CMF200M419NU 型為2.18KG/H和CMF300M426NU型為6.80KG/H；

5、質量流量計的阻尼時間可調；

6、質量流量計具有很強的回路自診斷功能，方便故障查找。

缺點

1、價格較高：對于用慣了轉子流量計的用戶來說，質量流量計的確顯得貴一些。

2、維護費用較高：原則上講，對于計量產品應當定期標定；產品的故障率盡管不同品牌不盡相同，但出現故障的可能都存在，因而一般是需要一些標定﹑維修費用的。由于各生產廠家收費政策不同﹑用戶使用情況不同﹑產品故障率也不一樣，因而用戶的維護費支出可能有差別。

3、生產難度較大：質量流量計/質量流量控制器是高技術產品，其生產難度是相當大的，這也是多年來我國嘗試開發者很多，真正成功者極少的原因之一，由于其生產難度大，品質保證難度也大，因而用戶在選購時要小心謹慎，避免帶來無盡的煩惱。

4、某些情況下可能造成氣路堵塞：當質量流量控制器出現某些故障，或氣源不潔導致傳感器或分流器堵塞，或因操作失誤，均有可能造成氣路堵塞。對有的用戶而言，應當特別給以注意，既要選擇合適的型號，又要正確進行系統設計和正確使用。

5、不能用于低壓氣體和低密度介質。

6、對外界震動干擾較為敏感，流量傳感器安裝固定要求高。

7、不能用于大口徑，一般200mm以下。

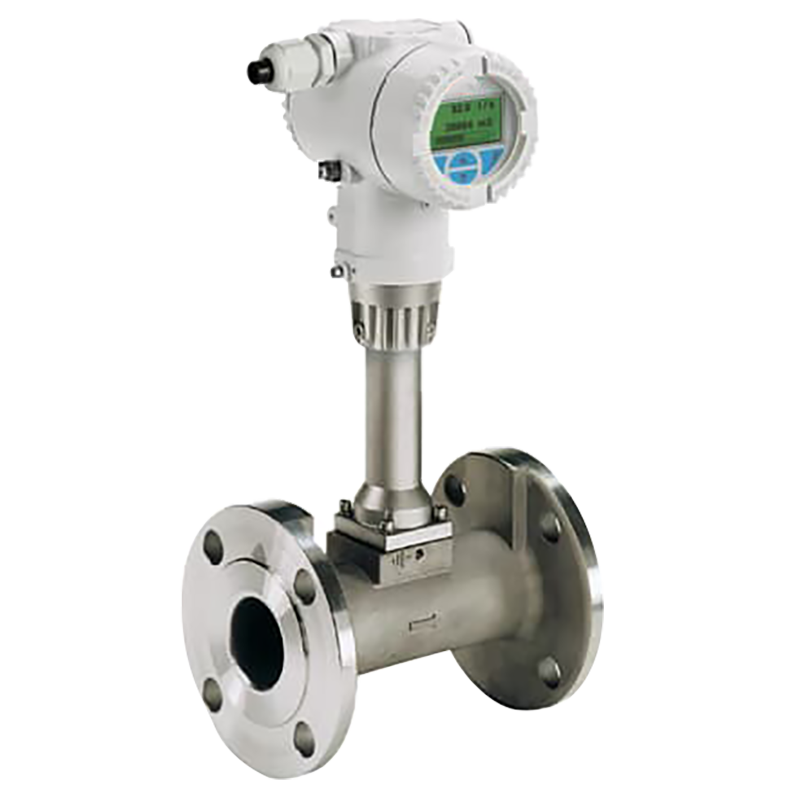

五、渦街流量計

      渦街流量計的工作原理是在流體中安放一個非流線型旋渦發生體，使流體在發生體兩側交替地分離，釋放出兩串規則地交錯排列的旋渦的流量計。在一定范圍內旋渦分離頻率與流量成正比，通過計算旋渦分離頻率可以測得介質的流量。

優點

1、渦街流量計無可動部件，測量元件結構簡單，性能可靠，使用壽命長。

2、渦街流量計測量范圍寬。量程比一般能達到1：10。

3、渦街流量計的體積流量不受被測流體的溫度、壓力、密度或粘度等熱工參數的影響。一般不需單獨標定。它可以測量液體、氣體或蒸汽的流量。

4、它造成的壓力損失小。

5、準確度較高，重復性為0.5％，且維護量小。

缺點

1、渦街流量計工作狀態下的體積流量不受被測流體溫度、壓力、密度等熱工參數的影響，但液體或蒸汽的最終測量結果應是質量流量，對于氣體，最終測量結果應是標準體積流量。質量流量或標準體積流量都必須通過流體密度進行換算，必須考慮流體工況變化引起的流體密度變化。

2、 造成流量測量誤差的因素主要有：管道流速不均造成的測量誤差；不能準確確定流體工況變化時的介質密度；將濕飽和蒸汽假設成干飽和蒸汽進行測量。這些誤差如果不加以限制或消除，渦街流量計的總測量誤差會很大。

3、抗振性能差。外來振動會使渦街流量計產生測量誤差，甚至不能正常工作。通道流體高流速?zèng)_擊會使渦街發生體的懸臂產生附加振動，使測量精度降低。大管徑影響更為明顯。

4、對測量臟污介質適應性差。渦街流量計的發生體極易被介質臟污或被污物纏繞，改變幾何體尺寸，對測量精度造成極大影響。

5、直管段要求高。專家指出，渦街流量計直管段一定要保證前40D后20D，才能滿足測量要求。

6、耐溫性能差。渦街流量計一般只能測量300℃以下介質的流體流量。

---

六、超聲波流量計

  超聲波流量計是通過檢測流體流動對超聲束(或超聲脈沖)的作用以測量流量的儀表。根據對信號檢測的原理超聲波流量計可分為傳播速度差法(直接時差法、時差法、相位差法和頻差法)、波束偏移法、多普勒法、互相關法、空間濾法及噪聲法等。超聲流量計和電磁流量計一樣,因儀表流通通道未設置任何阻礙件,均屬無阻礙流量計,是適于解決流量測量困難問題的一類流量計,特別在大口徑流量測量方面有較突出的優點,近年來是發展迅速的一類流量計之一。

優點

2、可以測量強腐蝕性介質和非導電介質的流量。

3、超聲波流量計的測量范圍大，管徑范圍從20mm～5m. 4）超聲波流量計可以測量各種液體和污水流量。

4、超聲波流量計測量的體積流量不受被測流體的溫度、壓力、粘度及密度等熱物性參數的影響?？梢宰龀晒潭ㄊ胶捅銛y式兩種形式。

缺點

1、超聲波流量計的溫度測量范圍不高，一般只能測量溫度低于200℃的流體。

2、抗干擾能力差。易受氣泡、結垢、泵及其它聲源混入的超聲雜音干擾、影響測量精度。

3、直管段要求嚴格，為前20D,后5D。否則離散性差，測量精度低。

4、安裝的不確定性，會給流量測量帶來較大誤差。

5、測量管道因結垢，會嚴重影響測量準確度，帶來顯著的測量誤差，甚至在嚴重時儀表無流量顯示。

6、可靠性、精度等級不高(一般為1.5～2.5級左右)，重復性差。

7、超聲波流量計是通過測量流體速度來確定體積流量，對液體應該測量它的質量流量，儀表測量質量流量是通過體積流量乘以人為設定的密度后得到的，當流體溫度變化時，流體密度是變化的，人為設定密度值，不能保證質量流量的準確度。只能在測量流體速度的同時，又測量了流體密度，才能通過運算，得到真實質量流量值。

---

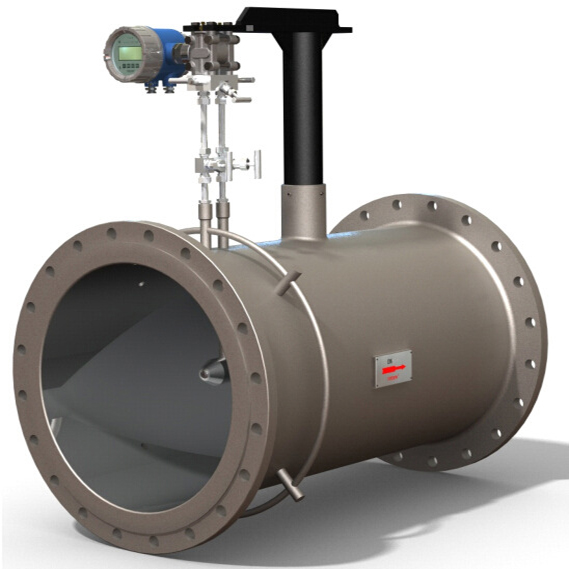

七、V錐流量計

V錐型流量計是一款流量測量?jī)x表，主要用于液體、氣體、蒸汽的流量測量，V錐型流量計分一體式與分體式兩種形式。

缺點

1、如果介質有顆粒雜質，易堵塞。

2、我有客戶說過，有些管道閥門打開過快而壓力突然很大過來，會把錐形探頭打斷，甚至把管道都打爛了。

3、壓損在電磁、渦街、熱式、威力巴這些非可動部件，非孔板原理的流量計里壓損是最大的，大概會有10~20%的壓損，一條管道上用好幾臺壓損就更大了。

4、如果表壞了必須要拆下來，很多企業停機是很麻煩的。

5、因?yàn)槭遣顗菏?，需要壓力、溫度補償，而這兩個補償探頭比流量計容易壞。

6、量程比小，一般是1:10，好的到20，而電磁一般能到100，除了電磁和熱式，其他流量計都在小流量上測量精度下降很多，甚至測不出。

優點

1、能耐高溫，最高600度左右，其實最好比較低的好，因?yàn)闀r(shí)間長了不銹鋼材料易脆，現在很多廠家都把椎體還做個支架焊在管道內部以免斷掉。

2、如果環境顆粒不是很多，流體流程比不是太大，產品工藝允許的話壽命是非常長的，質量穩定，因?yàn)槭遣顗菏?，質量還是很不錯的。
